21. SD卡介绍

SD卡简介

SD卡(Secure Digital Memory Card)的技术建是基于MultiMedia卡(MMC)格式上发展而来,大小和MMC差不多,SD卡与MMC卡保持着向上兼容,也就是说,MMC可以被新的SD设备存取,兼容性则取决于应用软件,但SD卡却不可以被MMC设备存取。(SD卡外型采用了与MMC厚度一样的导轨式设计,以使SD设备可以适合MMC)。

设有SD卡插槽的设备能够使用较簿身的MMC卡,但是标准的SD卡却不能插入到MMC卡插槽。SD卡能够于CF卡和PCMCIA卡上,插上转接器使用; 而miniSD卡和microSD卡亦能插上转接器于SD卡插槽使用。

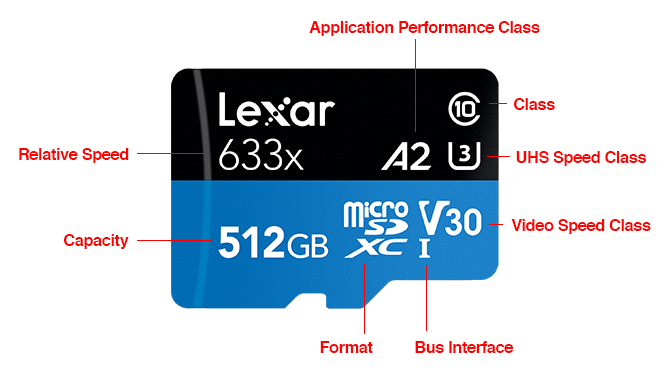

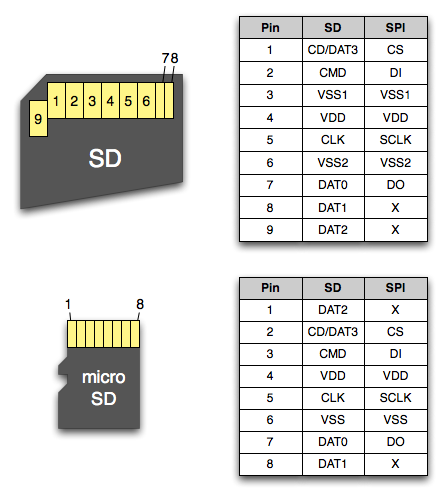

SD卡的引脚定义

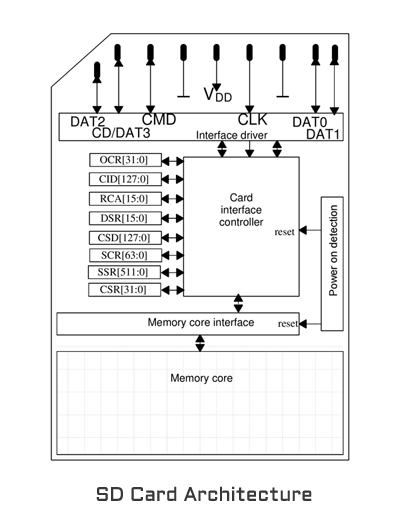

寄存器

名称 宽度 描述
CID 128 卡标识号
RCA 16 相对卡地址(Relative Card Address):本地系统中卡的地址,
动态变化,在主机初始化的时候确定。
SPI模式中没有
CSD 128 卡的描述数据:卡操作条件的相关的信息数据
SCR 64 SD配置寄存器:SD卡特定的信息数据
OCR 32 操作条件寄存器

CID 寄存器

CID寄存器长度为16个字节的卡唯一标识号,该号在生产厂家编程后无法更改。 SD和MMC卡的CID寄存器结构不一样。

名称 类型 宽度 CID位 内容 CID值(例)
厂商ID Binary 8 [127:120] SD卡协会管理和分配 0x03
OEM/Application ID(OID) ASCII 16 [119:104] 识别卡的OEM或卡内容,由制造商分配 0x53, 0x44
产品名(PNM) ASCII 40 [103:64] 5个ASCII字符 SD128
产品版本(PRV) BCD 8 [65:56] 2个2进制编码的十进制数 30
序列号(PSN) Binary 32 [55:24] 32位无符号证书
保留 4 [23:20]
生产日期(MDT) BCD 12 [19:8] YYM(从2000年的偏移量) 0x014(Apr 2001)
CRC7校验和(CRC) Binary 7 [7:1]
未用 1 [0:0]

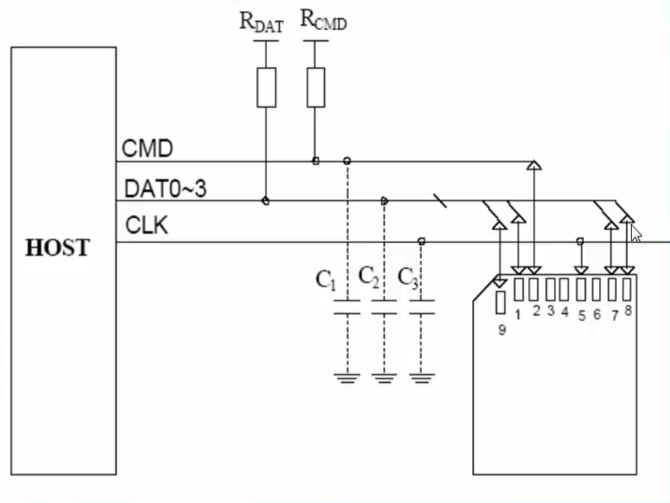

SD Bus Mode

Pin# Nmae Type1 SD Description
1 CD/DAT3 I/O Card Detect / Data Line [Bit 3]
2 CMD I/O Cmmand / Response
3 VSS1 S Supply Voltage Ground
4 VDD S Supply Voltage
5 CLK I Clock
6 VSS2 S Supply Voltage Ground
7 DAT0 I/O Data Line [Bit 0]
8 DAT1 I/O Data Line [Bit 1]
9 DAT2 I/O Data Line [Bit 2]

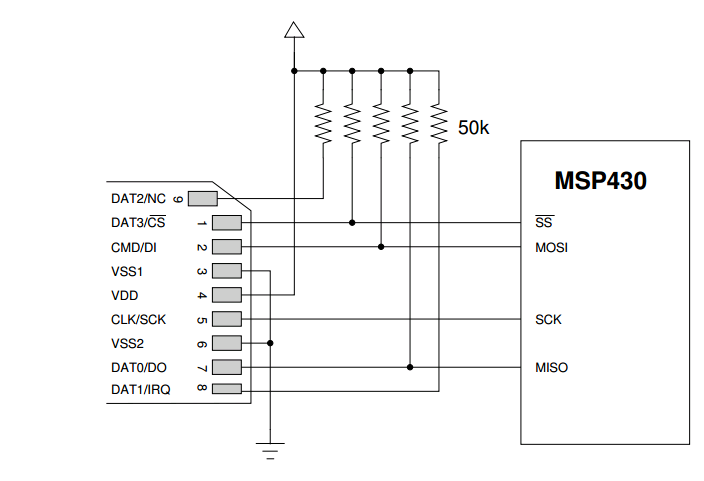

SPI Bus Mode 引脚定义

Pin# Nmae Type1 SPI Description
1 CS I Chip Select(Active Low)
2 MOSI I Host To Card
3 VSS1 S Supply Voltage Ground
4 VDD S Supply Voltage
5 CLK I Clock
6 VSS2 S Supply Voltage Ground
7 MISO O Card To Host
8 RSV I Reserved
9 RSV I Reserved

SPI通信协议与命令

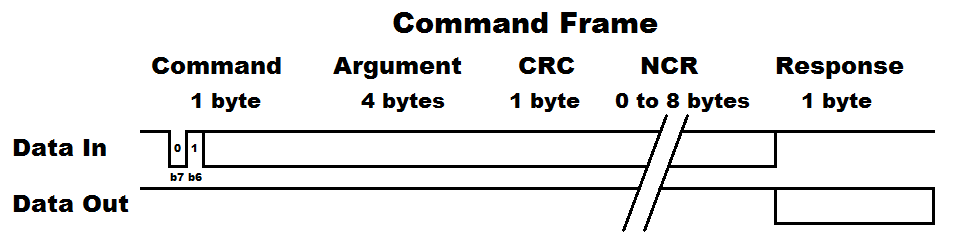

SD卡的指令由6个字节组成。 字节1的最高两位固定为01, 低6位为命令号(例:CMD16为10000即0x10,完成的CMD16第一个字节为01010000)。 字节2~5为命令参数。 字节6的高7位为CRC值,最低位固定为1。
